دکل دوربین مداربسته 18 متری با دستک 70 سانتیمتری
دکل دوربین مداربسته 18 متری با دستک 70 سانتیمتری
توضیحات

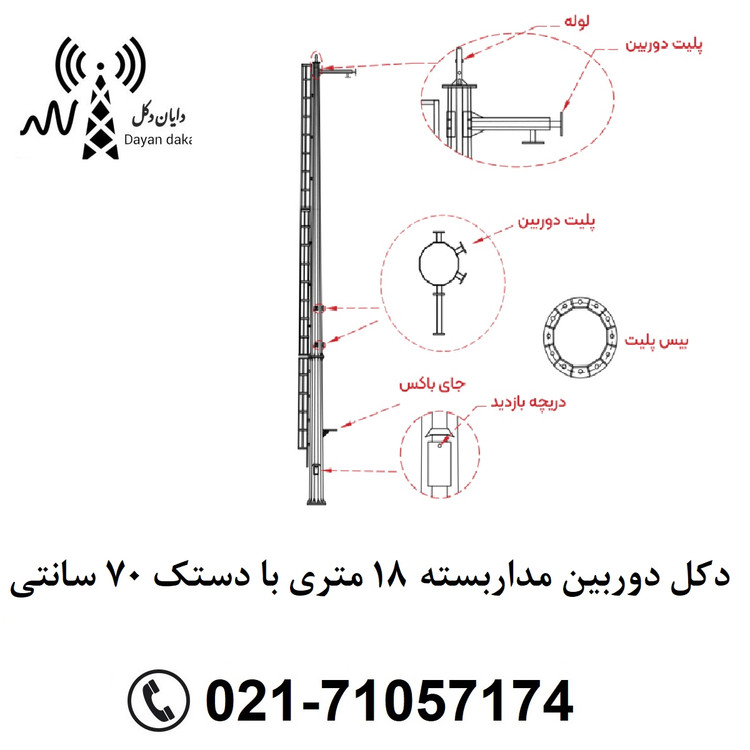

توضیحات فنی دکل پایه دوربین مداربسته 18 متری با دستک 70 سانتیمتری
- بدنه این دکل از فولاد صنعتی ST37 مبارکه با ضخامت ورق 6 میلیمتر ساخته شده و با روش فرمدهی چندوجهی (Octagonal) شکل گرفته است تا ضمن کاهش وزن سازه، استحکام خمشی و مقاومت در برابر باد تا سرعت 120 km/h تضمین شود.
- قطر دهانه بدنه از 600 میلیمتر در پایه تا 200 میلیمتر در رأس متغیر است و این اختلاف قطر باعث افزایش پایداری در پایه و کاهش بار خمشی در رأس دکل میشود.
در قسمت فوقانی، دستک 70 سانتیمتری از فولاد ST37 با ضخامت 6 میلیمتر و قطر یکنواخت 200 میلیمتر نصب شده است. این دستک مجهز به پلیت نصب دوربین و جای پروژکتور است که برای تحمل وزن و ارتعاش دوربینهای سنگین طراحی شده و امکان تنظیم زاویه دقیق نصب را فراهم میکند. - تمامی سطوح دکل با پوشش گالوانیزه گرم صنعتی با ضخامت بیش از 90 میکرون طبق استاندارد ASTM A123/A123M محافظت میشود تا در برابر رطوبت، خوردگی، تابش خورشید و باران اسیدی مقاوم بماند.
برای دسترسی ایمن به قسمت فوقانی، در امتداد بدنه نردبان دسترسی فنی نصب شده که با گیرههای مقاوم به بدنه متصل است. - در بخش میانی، جای باکس برق یا تجهیزات کنترلی تعبیه شده و در پایین سازه، دریچه بازدید بزرگ برای بررسی کابلکشی و تعمیرات داخلی قرار دارد.
اتصال به فونداسیون از طریق بیسپلیت فولادی سوراخکاریشده با CNC انجام میشود تا نصب دکل کاملاً تراز و ایمن باشد.
